閉孔泡沫鋁夾層結構耐撞性研究（五十六）

4.5.2數值計算分析A

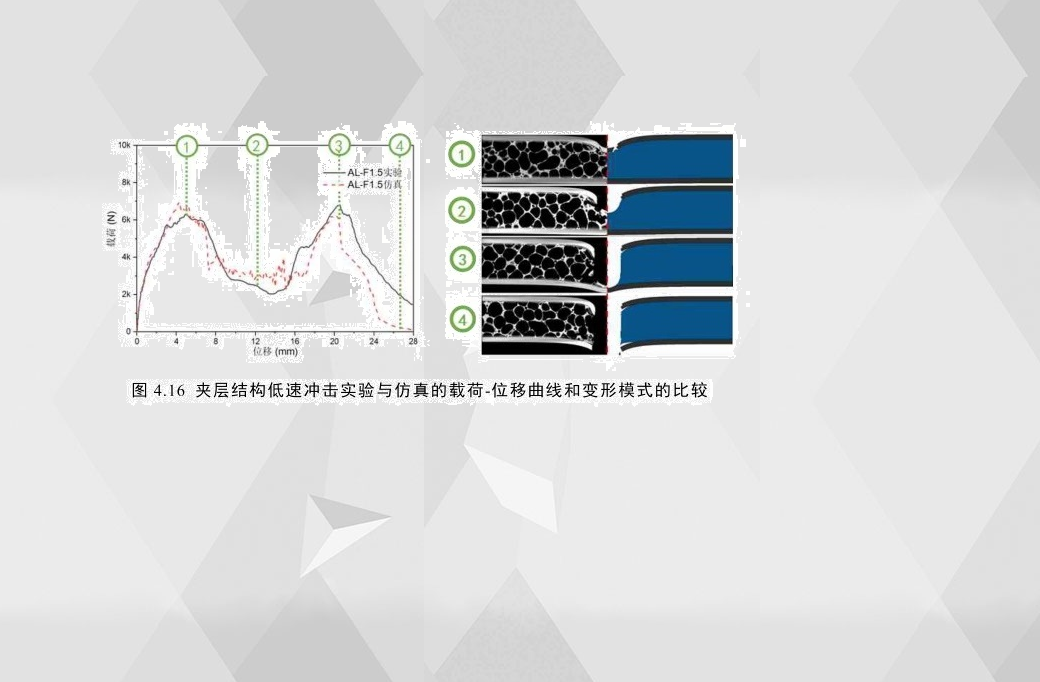

圖4.16比較了AL-F1.5試驗和仿真在完全穿透沖擊能量下的載荷-位移曲線以及不同沖擊能量下的變形過程。可以看出，無論是抗沖擊響應還是結構變形模式，試驗和仿真都吻合得較好。由于仿真加載過程中網格單元的失效以及刪除使得其載荷-位移曲線存在一些波動，而其初始峰值載荷和穿透吸能的誤差范圍保持在5%和10%以內。
