樹脂-泡沫鋁復(fù)合材料制備及性能研究（十五）

2.5.3 PU-PUR澆鑄體拉伸性能分析 (B)

(2)PU-PUR  澆鑄體拉伸斷裂伸長(zhǎng)率分析

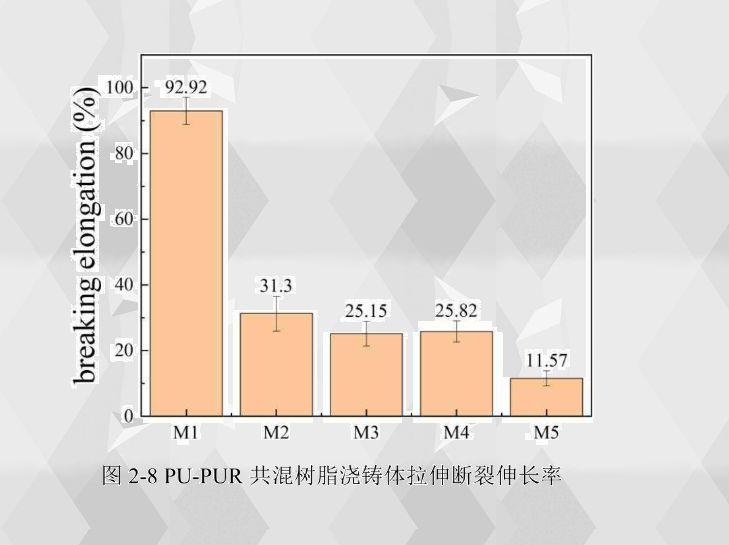

從圖2-8可以看出樹脂澆鑄體的斷裂伸長(zhǎng)率隨著聚脲成分的增加而呈現(xiàn)不斷下降的趨勢(shì) 。M1聚氨酯具有最高的斷裂伸長(zhǎng)率，達(dá)到了92.92%。添加了不同程度的聚脲成分導(dǎo)致混合樹脂的硬段含量增加，交聯(lián)密度增大，分子鏈運(yùn)動(dòng)更加困難，導(dǎo)致澆鑄體強(qiáng)度增加，呈現(xiàn)出斷裂伸長(zhǎng)率顯著下降的趨勢(shì)。M2、M3、M4樹脂澆鑄體的斷裂伸長(zhǎng)率比較接近，分別為31.30%、25.15%和25.82%，而M5聚脲的斷裂伸長(zhǎng)率為11.57%，說明在拉伸載荷下，這三種樹脂澆鑄體相比聚脲可以承受更高的拉伸變形。
